Quando comecei a me interessar por instalações elétricas, percebi uma dúvida comum em muitas pessoas: todos falam sobre segurança, mas poucos entendem realmente como cada componente contribui para proteger uma instalação. Disjuntores, dispositivos de proteção contra surtos (DPS) e aparelhos diferenciais residuais (DR) são citados em quase todos os projetos, mas, afinal, qual é o papel de cada um? Quais são suas funções dentro do painel de proteção? Como escolher e instalar corretamente?
Neste artigo, quero compartilhar aquilo que aprendi ao longo do tempo e em contato com especialistas da Magnani, mostrando de forma simples e objetiva como cada peça se encaixa para garantir a integridade do sistema elétrico, dos equipamentos e, principalmente, das pessoas.
A proteção começa na escolha dos materiais elétricos
O primeiro passo para garantir segurança está ligado à escolha de materiais de qualidade, dimensionados de acordo com o projeto. Na Magnani, sempre reforçamos a importância desse cuidado, pois o uso de componentes adequados evita grande parte dos problemas e reduz drasticamente riscos de acidentes.
Ao planejar uma instalação, seja em uma residência, comércio ou indústria, é necessário observar com atenção três grandes elementos de proteção:
- O disjuntor, que protege os cabos e equipamentos contra sobrecargas e curtos;
- O DPS, fundamental na defesa contra descargas atmosféricas e surtos que podem danificar eletrônicos;
- O DR, pensado principalmente para a proteção da vida humana diante de fugas de corrente causadas por falhas no isolamento.
Proteção elétrica eficaz não se limita a um único equipamento.
O que faz cada elemento de proteção?
Disjuntor: a primeira barreira contra sobrecargas
Em minha jornada, o disjuntor sempre foi o primeiro item que conheci. Ele age como um guardião dos cabos, interrompendo automaticamente o circuito quando detecta correntes acima do normal. Isso pode acontecer por sobrecarga, quando há mais equipamentos ligados do que o circuito suporta, ou em caso de curto-circuito, quando há contato direto entre fase e neutro ou terra.
O disjuntor corta o fornecimento de energia rapidamente, evitando que cabos sobreaqueçam e causem incêndios ou danifiquem outros equipamentos.
Se você quiser entender melhor sobre os materiais mais utilizados em obras, recomendo conferir este conteúdo detalhado sobre materiais elétricos indispensáveis elaborado pela equipe da Magnani.
DPS: defesa contra o inesperado
A primeira vez que percebi a diferença entre disjuntor e DPS foi após um evento de queima de vários eletrônicos devido a uma tempestade. O DPS, ou dispositivo de proteção contra surtos, foi criado para impedir que picos de tensão, geralmente provocados por raios ou manobras na rede, atinjam seus equipamentos.
O DPS age em milésimos de segundo, desviando a energia do surto diretamente para o aterramento.
Esse componente evita prejuízos materiais significativos, especialmente em residências ou empresas que dependem de aparelhos eletrônicos sensíveis. Em locais onde há muitos equipamentos de TI ou automação, o DPS é ainda mais indispensável.
DR: proteção à vida em primeiro lugar
Já o DR, abreviação de dispositivo diferencial residual, tem um foco muito claro: proteger as pessoas. Ele identifica correntes de fuga, que são aquelas que não retornam à rede e podem circular através do corpo humano em caso de contato acidental com partes energizadas.
O DR desliga automaticamente a energia sempre que identifica uma fuga de corrente acima do limite seguro, geralmente de 30 mA em aplicações residenciais.
Esse limite é pequeno o suficiente para interromper rapidamente o circuito e impedir situações perigosas, como choques elétricos fatais.
Como atuam juntos na proteção elétrica?

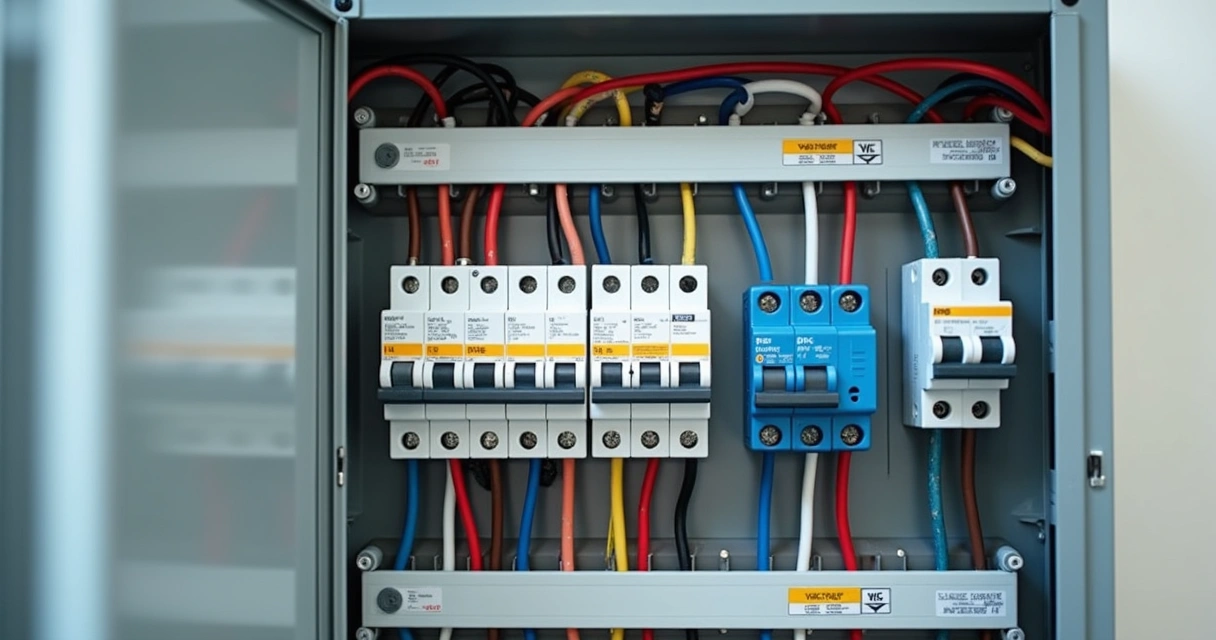

Ao observar um quadro de distribuição bem montado, notei que disjuntores, DPS e DR não competem entre si. Cada um cumpre um papel específico e nenhum substitui o outro. Quando instalados corretamente, eles compõem um sistema robusto capaz de mitigar praticamente todos os riscos de origem elétrica.
- O disjuntor protege contra sobrecarga e curto-circuito.
- O DPS protege contra surtos de tensão provenientes de raios ou falhas na rede.
- O DR protege vidas diante de correntes de fuga ou possíveis choques.
Em muitos casos, a legislação já exige o uso dos três dispositivos em projetos residenciais e industriais, justamente pela complementaridade das funções e garantia de maior segurança.
Onde instalar cada dispositivo de proteção?
A dúvida sobre posicionamento é natural, e já ouvi muitas pessoas perguntarem se qualquer ordem serve. Pelos padrões técnicos, existe uma sequência a ser respeitada para otimizar a proteção:
- O DPS deve ser instalado logo após a entrada de energia, protegendo todos os equipamentos a jusante;
- O DR vem em seguida, para garantir que toda a instalação seja monitorada contra fugas;
- Os disjuntores individuais ficam depois, segmentando por circuitos e protegendo cada área conforme a necessidade.
Para quem busca detalhes sobre projetos e instalações, recomendo o guia completo de materiais elétricos, com dicas da equipe Magnani em cada etapa da obra.
Por que confiar na expertise técnica?
Uma das razões de eu acompanhar de perto os conteúdos e soluções da Magnani é porque há mais de 58 anos a empresa não entrega apenas produtos, mas conhecimento técnico aplicado. Contar com essa experiência faz diferença na hora de decidir quais dispositivos usar, como dimensionar e instalar corretamente cada um.
Escolhas corretas em proteção elétrica são um investimento em tranquilidade.
Pessoalmente, aprendi que ignorar recomendações técnicas pode custar caro, não apenas financeiramente, mas também em segurança. Por isso, sempre busco informações precisas, como encontrar em guias práticos para entender e calcular termos técnicos, tal como no artigo termos elétricos essenciais.
Erros mais comuns ao dimensionar e instalar proteção elétrica
Ao conversar com eletricistas e clientes, notei alguns erros frequentes na escolha e instalação dos dispositivos:
- Não dimensionar corretamente a corrente dos disjuntores;
- Ignorar a potência suportada pelos DPS;
- Deixar de instalar DR em ambientes úmidos, onde existe risco aumentado de choque;
- Realizar ligações sem aterramento adequado, comprometendo a eficiência do DPS;
- Excesso de circuitos protegidos por DR, o que pode dificultar a identificação de falhas;
- Falta de manutenção preventiva e inspeção regular do painel.
Entender como planejar a ordem de instalação e escolher os modelos ideais pode ser detalhado em checklists elétricos detalhados, disponíveis no blog da Magnani.
Proteção específica: média e baixa tensão
Ao pensar em sistemas industriais e grandes obras, é ainda mais importante definir as faixas de média e baixa tensão utilizadas na instalação, pois cada uma demanda dispositivos de proteção específicos. Recomendo a leitura de um conteúdo especial sobre diferenças entre média e baixa tensão para compreender a aplicação adequada de disjuntores, DR e DPS em cenários mais amplos.
Conclusão: proteção total só é possível com a combinação certa
Em minha experiência, percebi que a verdadeira segurança elétrica não depende do investimento em apenas um tipo de proteção, mas na soma inteligente de soluções, conhecimentos técnicos e atualização constante.
Disjuntores, DPS e DR atuam em conjunto para proteger tanto o patrimônio quanto a vida das pessoas, cada um desempenhando funções que se complementam e se potencializam.
Quando conto com a orientação de profissionais qualificados e o acesso a materiais certos, como na Magnani, posso confiar que cada parte da instalação elétrica estará devidamente protegida. Se você busca segurança, eficiência e tranquilidade em sua obra, recomendo conhecer a gama de produtos e soluções em proteção elétrica oferecida pela Magnani, sempre alinhada às normas atuais e às melhores práticas do mercado.
Perguntas frequentes sobre disjuntores, DPS e DR
O que é um disjuntor elétrico?
Disjuntor é um dispositivo de segurança que interrompe automaticamente o fluxo de energia elétrica em casos de sobrecargas ou curtos-circuitos, protegendo cabos, equipamentos e evitando riscos de incêndio. Existem modelos termomagnéticos para aplicações residenciais e industriais, e sua escolha deve considerar sempre a corrente máxima esperada para o circuito.
Para que serve o aparelho DR?
O DR, ou dispositivo diferencial residual, serve para detectar correntes de fuga, como as causadas por falhas de isolamento ou contato acidental de pessoas com partes energizadas, desligando imediatamente o circuito para evitar choques elétricos graves ou fatais. Seu emprego é especialmente recomendado em ambientes molhados, banheiros, cozinhas e áreas externas.
Qual a função do DPS na instalação?
O DPS atua como um escudo contra surtos de tensão, desviando excessos elétricos impulsivos, comuns em tempestades ou manobras na rede, diretamente para o aterramento e impedindo que atinjam aparelhos eletrônicos e demais componentes da instalação.
Como escolher entre DR e DPS?
Na verdade, DR e DPS têm funções diferentes e complementares. O DR deve ser escolhido para proteger usuários contra choques, enquanto o DPS serve para proteger os equipamentos contra sobrecargas de tensão externas. Em um projeto completo, é recomendado o uso dos dois tipos de dispositivo em série, respeitando as normas técnicas de instalação.
Disjuntor, DPS e DR: qual usar primeiro?
A sequência correta na maioria das instalações é: primeiro o DPS (logo após a entrada de energia), seguido pelo DR e, por fim, os disjuntores que segmentam cada circuito. Essa ordem potencializa a proteção, pois cada dispositivo consegue agir antes que um dano mais sério ocorra. Ajustes podem ser feitos conforme a característica do projeto e orientações técnicas.
